Exemple d'intervention technique

Diagnostic groupe froid Carrier 30RBS, pompes hydrauliques et variateur Altivar 212

Page professionnelle dédiée à une méthode d'intervention complète sur une PAC / groupe d'eau glacée : contrôle frigorifique R410A, circuit hydraulique, défauts variateur OP1/OP2, contacteurs, disjoncteurs moteur et solution provisoire de passage des pompes en direct.

Appeler Demander un avis technique

Résumé de l'intervention

Machine

Carrier 30RBS

Fluide

R410A

Circuits

A / B

Charge usine

6,50 kg + 6,50 kg

Alimentation

400 V tri

Variateur

Schneider ATV212

Rapport technique réalisé par :
Osorio Munoz Julian

Objectif de la page

Cette page présente une méthode de travail structurée pour reprendre une machine arrêtée depuis longtemps, vérifier les organes essentiels et éviter de conclure trop vite à un variateur hors service sans avoir réalisé les essais nécessaires.

Le diagnostic ne doit pas se limiter au défaut affiché. Sur une installation avec groupe froid, pompe primaire, contacteurs et automate, un défaut variateur peut être provoqué par une commande instable, une pompe entraînée par le réseau, un contacteur qui s'ouvre au mauvais moment ou une mauvaise séquence de démarrage.

Règle de sécurité : les compresseurs ne doivent jamais être autorisés tant que le débit d'eau n'est pas confirmé. Une PAC R410A sans débit correct peut partir en défaut BP/HP, antigel ou provoquer un mauvais échange thermique.

Méthode Technicien

Repérage, photos, contrôle électrique, contrôle hydraulique, essai local variateur, relevés frigorifiques, conclusion technique et solution provisoire si le variateur est réellement confirmé HS.

Données machine

Fiche technique relevée sur le groupe Carrier

Marque / type	Carrier - groupe froid / PAC eau glacée, gamme 30RBS
Modèle relevé	30RBS-140B0420-PE
Fluide frigorigène	R410A
Charge usine	Circuit A : 6,50 kg / Circuit B : 6,50 kg / Total : 13,00 kg
Pression admissible HP	44,2 bar
Pression admissible BP	28,0 bar
Essai fuite unité indiqué	17,0 bar
Alimentation	400 V triphasé - 50 Hz
Puissance électrique maximale indiquée	63,30 kW
Intensité maximale indiquée	133,10 A

Hydraulique

Contrôle pression réseau, purge, filtre à tamis, vannes ouvertes, pompe primaire, clapet anti-retour et sécurité débit.

Frigorifique

Contrôle BP/HP, température d'évaporation, condensation, surchauffe, sous-refroidissement et charge R410A par pesée.

Électrique

Contrôle 400 V tri, protections GV2, contacteurs LC1K, relais, commande automate et continuité puissance.

Défauts OP1 / OP2

Analyse des défauts de surtension pendant accélération ou décélération du variateur de pompe Schneider Altivar 212.

Cheminement électrique constaté

Le câblage normal d'un départ pompe avec variateur se lit de l'amont vers l'aval. Il faut bien différencier les bornes du disjoncteur moteur GV2, les bornes d'entrée du variateur et les bornes de sortie vers moteur.

Chemin avec variateur

Alimentation 400 V tri ↓ GV2 haut : 1/L1 - 3/L2 - 5/L3 ↓ GV2 bas : 2/T1 - 4/T2 - 6/T3 ↓ Variateur entrée : R/L1 - S/L2 - T/L3 ↓ Variateur sortie : U/T1 - V/T2 - W/T3 ↓ Contacteur pompe : 1/L1 - 3/L2 - 5/L3 ↓ Contacteur sortie : 2/T1 - 4/T2 - 6/T3 ↓ Moteur pompe

Point confirmé : si la sortie U/V/W du variateur arrive sur 1/L1, 3/L2, 5/L3 du contacteur, puis que 2/T1, 4/T2, 6/T3 part vers la pompe, le principe de puissance est cohérent.

Erreur à éviter absolument

Interdit : ne jamais relier directement l'entrée variateur R/S/T avec sa sortie U/V/W. Ne jamais envoyer du 400 V direct sur la sortie U/V/W du variateur.

Séquence correcte des contacteurs

1. Le contacteur pompe colle. 2. Le variateur reçoit l'ordre RUN. 3. Le variateur monte progressivement en fréquence. 4. La pompe tourne et le débit est contrôlé. 5. À l'arrêt, le variateur descend jusqu'à 0 Hz. 6. Le contacteur s'ouvre seulement après l'arrêt complet.

Un contacteur qui s'ouvre pendant l'accélération ou la décélération peut provoquer un défaut de type OP1 ou OP2.

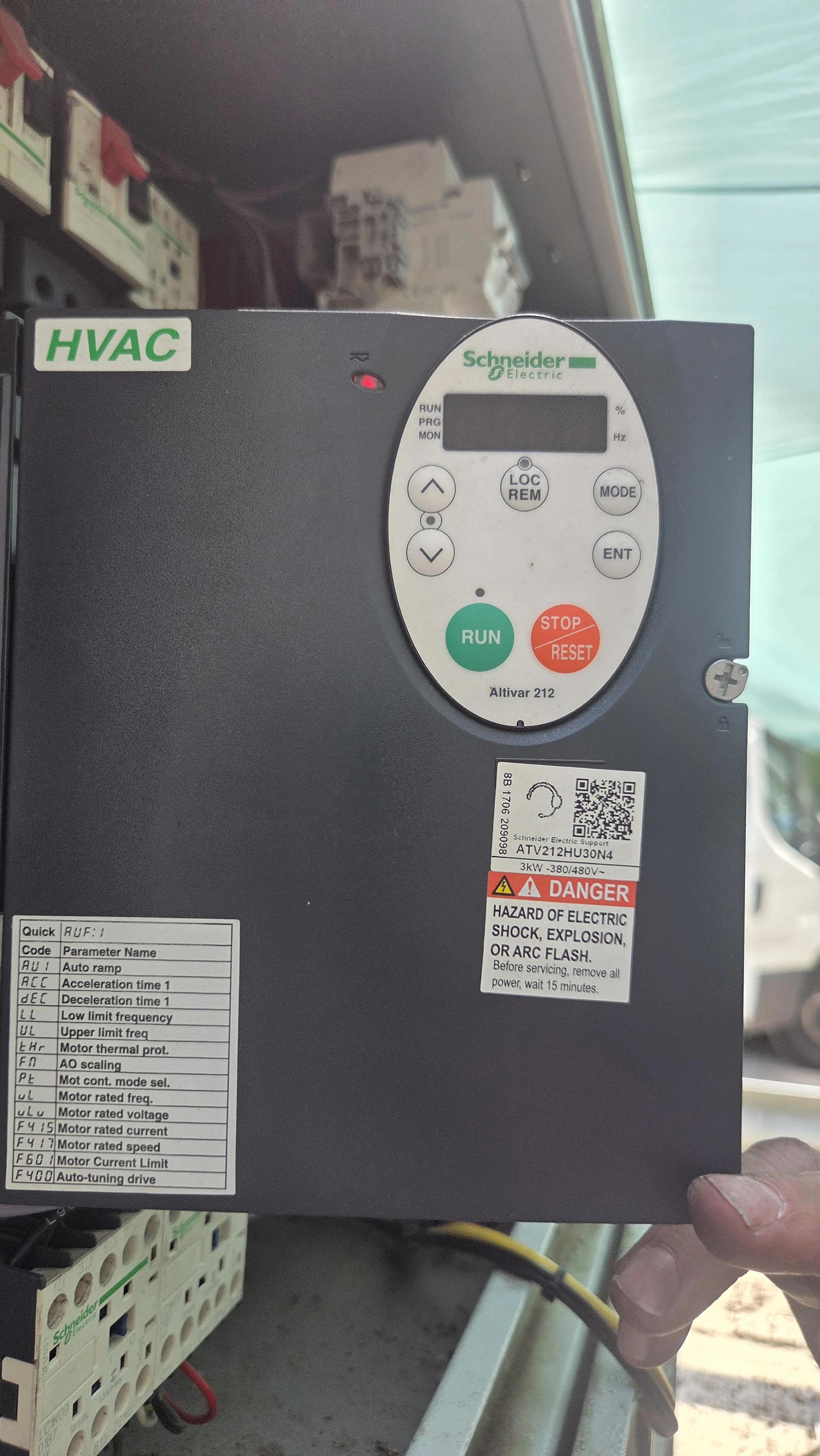

Altivar 212

Commandes et paramètres essentiels du variateur

Les paramètres ci-dessous servent à poser un diagnostic. Les valeurs moteur doivent toujours être reprises sur la plaque signalétique du moteur de pompe.

Paramètres de base pour essai

Code	Fonction	Réglage chantier
AU1	Adaptation automatique rampes	0
ACC	Accélération	60 s
dEC / DEC	Décélération	120 s
LL	Fréquence mini essai	20 à 25 Hz
UL / FH	Fréquence maxi	50 Hz
uL	Fréquence moteur	50 Hz
uLu	Tension moteur	400 V
tHr / F415	Courant moteur	Valeur plaque
F417	Vitesse moteur	Valeur plaque
F301	Reprise au vol	À tester si pompe déjà entraînée

Lecture des défauts OP1 / OP2

OP1

Surtension pendant l'accélération. Causes possibles : rampe trop courte, pompe déjà en rotation, tension réseau haute, commande instable, contacteur qui s'ouvre ou moteur entraîné par le réseau.

OP2

Surtension pendant la décélération. Causes possibles : rampe d'arrêt trop courte, retour hydraulique, clapet anti-retour fuyard, autre pompe qui pousse dans le réseau ou coupure de contacteur avant 0 Hz.

Procédure pas à pas pour diagnostiquer le variateur

Consigner l'installation.
Couper l'alimentation, condamner, vérifier l'absence de tension et attendre la décharge du variateur.
Repérer les fils.

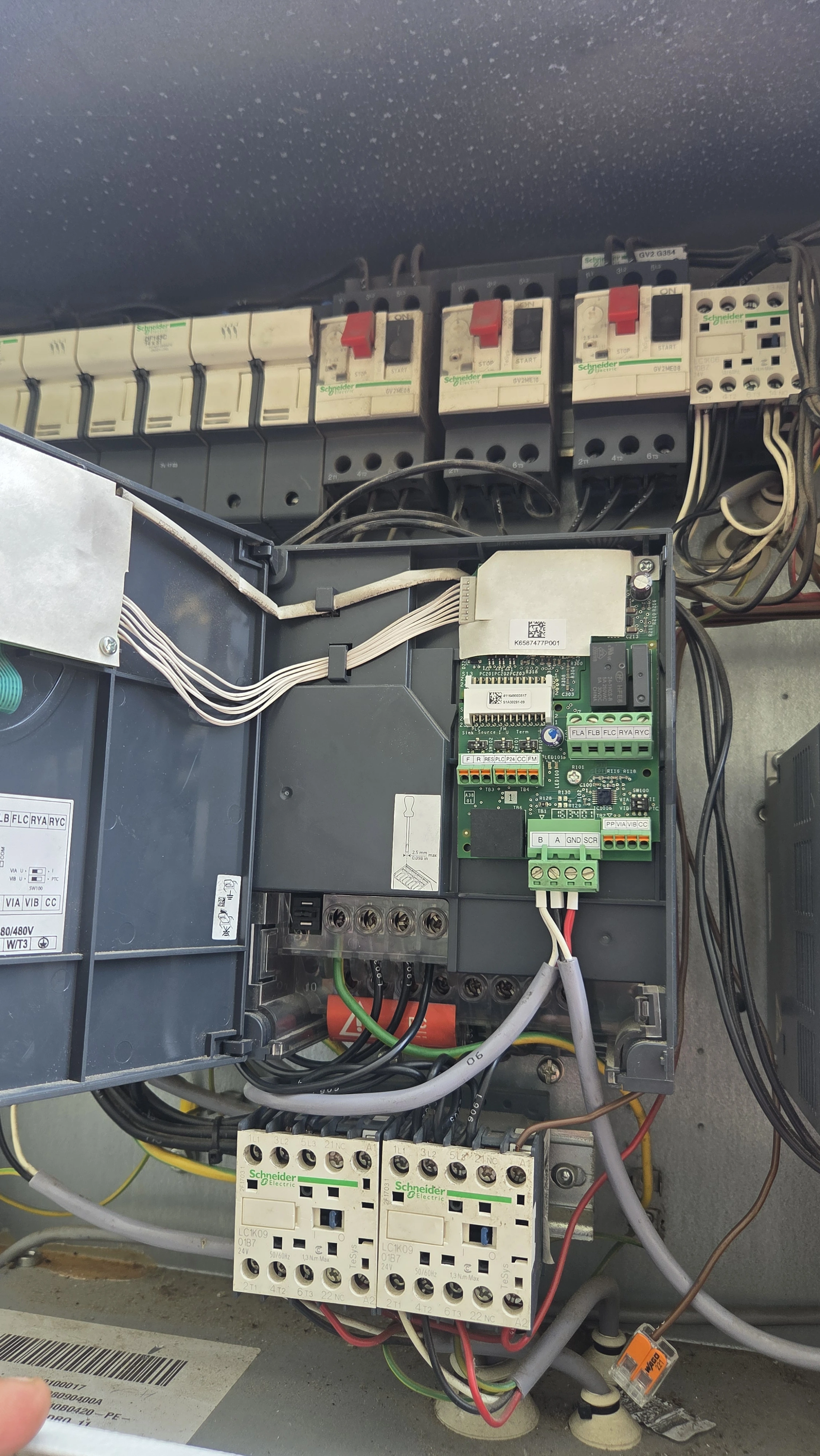

Photographier les borniers R/S/T, U/V/W, les GV2, les contacteurs, les bobines et les retours automate.
Contrôler l'alimentation.
Mesurer L1-L2, L2-L3 et L1-L3 en amont et à l'entrée du variateur.
Contrôler les contacteurs.
Vérifier qu'un seul contacteur pompe colle et qu'il reste fermé pendant toute la rampe.
Tester en local.
Passer le variateur en LOC, lancer à 20 ou 25 Hz et observer le comportement de la pompe.
Contrôler l'hydraulique.
Vérifier vannes, filtre, purge, pression, clapet anti-retour, débit et rotation de pompe.
Comparer avec la commande automate.
Si le mode local est stable mais pas le mode automatique, rechercher côté Carrier : ordre RUN, consigne vitesse, retour défaut ou sécurité débit.

Contrôles à cocher

400 V triphasé équilibré

GV2 armé et réglé

Contacteur stable

Pompe non bloquée

Clapet contrôlé

Débit confirmé

Pas de OP1 au démarrage

Pas de OP2 à l'arrêt

Attention : si le variateur passe brutalement de 0 à une valeur élevée, redescend immédiatement, puis déclenche OP1 ou OP2, le technicien doit vérifier en priorité la stabilité de la commande, les contacteurs et la possibilité d'une pompe entraînée par le réseau.

Solution provisoire

Suppression du variateur et passage des pompes en direct

Cette solution n'est acceptable qu'après validation technique, avec protections moteur adaptées, sécurité débit conservée et retour d'information vers l'automate.

Chemin puissance en direct

Alimentation 400 V tri ↓ GV2 réglé à l'intensité moteur ↓ Contacteur pompe 1/L1 - 3/L2 - 5/L3 ↓ Contacteur sortie 2/T1 - 4/T2 - 6/T3 ↓ Moteur pompe

Conditions indispensables

Déconnecter et isoler complètement le variateur de la puissance moteur.
Ne jamais utiliser le variateur comme simple bornier de passage.
Régler le GV2 à l'intensité nominale de chaque moteur.
Vérifier que le contacteur est adapté à la puissance moteur.
Contrôler le sens de rotation après démarrage direct.
Conserver le débit d'eau comme condition d'autorisation compresseurs.
Recréer les retours marche/défaut vers l'automate si nécessaire.

Risque du démarrage direct : la pompe démarre directement à 50 Hz avec un appel de courant plus important. Les protections, câbles et contacteurs doivent être compatibles avec ce fonctionnement.

Contrôles frigorifiques après validation hydraulique

Une fois les pompes validées, le contrôle frigorifique du groupe Carrier doit se faire sur machine stabilisée, sans conclure uniquement avec la pression.

Lecture BP et température d'évaporation

Lecture HP et température de condensation

Calcul surchauffe sur gros tube gaz

Calcul sous-refroidissement sur liquide

Contrôle charge par pesée si récupération

Delta T eau évaporateur cohérent

Pour le R410A, un appoint ou une charge complète doit être réalisé proprement, en phase liquide, avec balance et après contrôle d'étanchéité.

Tableau de relevés chantier

Contrôle	Valeur relevée	Observation
Tension L1-L2
Tension L2-L3
Tension L1-L3
Intensité pompe
Fréquence variateur
Débit / sécurité débit
BP / HP
Surchauffe / sous-refroidissement
Conclusion

Ce tableau peut être imprimé et complété pendant l'intervention.
